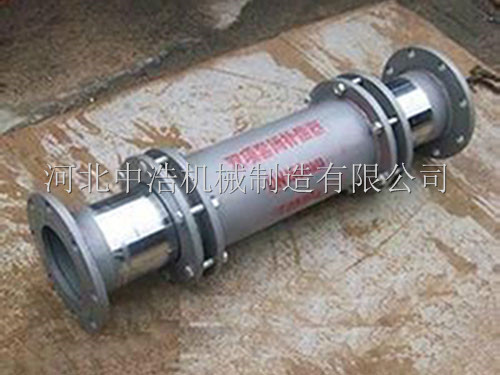

套筒波紋補償器主要有波紋管，外套筒，密封材料等組成。用于補償管道的軸向伸縮及任意角度的軸向轉動。波紋補償器具有體積小補償量大的特點適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。

　　套筒波紋補償器的內套筒與管道連接，采用高性能自壓式密封的原理與結構，它可以隨著管道的伸縮在外殼內進行自由滑動，能適應_管道的密封要求。外殼與內套筒之間采用新型合成材料密封，能_，__，適用溫度-40至150，特殊情況下可達350。既能_軸向滑動，又能_管內介質不泄漏。套筒式補償器設計了防拉斷裝置，可_在其伸縮到相應位置時不被拉開，從而使整個管網運行的使用性大大提高。

　　套筒波紋補償器適用于介質工程壓力≤2.5MPa，介質溫度-40℃~600℃。套筒補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數小（0。04~0。10)，不老化，效果好，維修方便等特點。



　　套筒波紋補償器的使用壽命大，疲勞壽命與管道相當。滑動表面經特殊處理，在鹽水、鹽溶液等環境下_性能好，比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。套筒波紋補償器對氯離子含量無要求，特別適用于介質或周?chē)h(huán)境氯離子_標的系統上。直埋型套筒式補償器能直埋于地下，安裝時可不設置維修井，工程造價低。

　　套筒波紋補償器在安裝時應注意以下幾個方面：安裝前要檢查填料是否填滿，如不滿時應補添，壓緊。如發現套管有銹蝕或拉伸不動現象時，應將套管拆開清洗后再組裝，填料如已硬化應進行更換。安裝時應先將套管抽出，抽出長度應按設計的伸縮數字預拉伸，拉伸后要詳細核對間隙S的有效尺寸，這項檢查每個套筒式補償器都要進行，以免發生故障。
